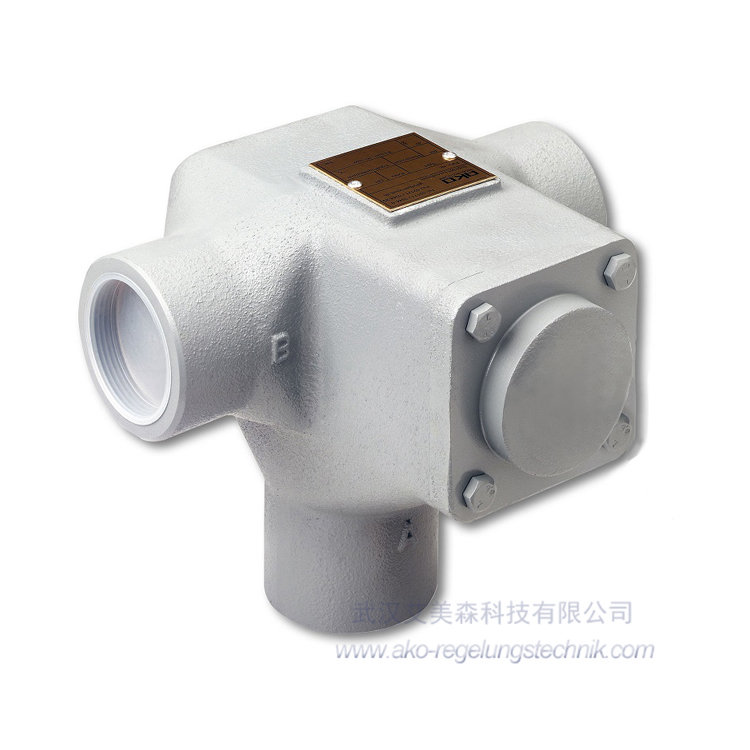

226.0620恒温阀：
技术参数：
| 材料: | |
| -阀体 | 灰铸铁 cast-iron GG 25 |
| -阀芯 | 不锈钢 / 黄铜 |
| 237.0120-xxx-0 | |
| 密封套件 | 丁腈橡胶 |
| 最大工作压力 | 16 bar |
| 允许最大压差 | 16 bar |
| 公称压力 | PN 16 |
| 连接方式 | 内螺纹 G 1″ – G 2″ |
| 也可以选择NPT内螺纹 |
恒温阀温度控制范围：
可提供温度调节范围: | ||||
| 05 – 15 ℃ | 35 – 43 ℃ | 57 – 66 ℃ | 74 – 82 ℃ | 93 - 103 ℃ |
| 14 – 26 ℃ | 37 – 47 ℃ | 60 – 69 ℃ | 77 – 85 ℃ | 102 - 113 ℃ * |
| 20 – 30 ℃ | 39 – 50 ℃ | 62 – 71 ℃ | 79 – 88 ℃ | |
| 27 – 37 ℃ | 43 – 54 ℃ | 66 – 74 ℃ | 82 – 93 ℃ | |
| 29 – 40 ℃ | 51 – 60 ℃ | 68 – 78 ℃ | 85 – 96 ℃ | |
| 32 – 41 ℃ | 54 – 63 ℃ | 71 – 79 ℃ | 88 – 99 ℃ | |
ⓘ 连续工作的最高温度不能超过恒温阀全开温度15 ℃。
* 恒温阀最高工作温度120 ℃。
恒温阀安装：
AKO恒温阀的安装位置不同作用也不同。
作为分流阀：
➣ 路径A：从电机来
➣ 路径B：去旁路
➣ 路径C：去冷却器
作为混合阀：
➣ 路径C：从冷却器来
➣ 路径B：从旁路来
➣ 路径A：去电机
路径已经标注在接口处，恒温阀可以根据需要安装在不同位置。
恒温阀应用：
AKO恒温阀适用于稳定介质温度（例如：水、油等），在应用中可以用作分流阀，也可以用作混合阀。该恒温阀的优点是免维护、操作方便、耐压能力强。更换阀内件无需把恒温阀从管道上拆下，错误的安装除外。恒温阀可以安装在任何位置。典型应用为水冷系统与油冷系统。
恒温阀工作原理：
AKO恒温阀内部配有容易更换的充蜡阀芯，阀芯的个数取决于恒温阀的公称通径。该阀芯通过吸收周围介质的温度，随即开始膨胀，改变自身长度（阀门行程），从而改变阀门路径。AKO恒温阀不需要任何辅助能源，随着温度上升，超过了该恒温阀的开启温度，阀门内部的管状滑块随即被从阀座上提起，路径A到C的通道打开，与此同时，路径A到B的通道被同比例关闭。通道的开闭变化与流经恒温阀介质的温度变化成比例。
恒温阀数据表：
AKO Regelungstechnik GmbH & Co KG
阀体：铸铁 EN-GJL-250
阀体：不锈钢铸钢 1.4409 / CF3M
阀体：锡青铜合金 CuSn10-C
阀体：不锈钢铸钢 1.4308
阀体：灰铸铁 cast-iron GG 25
